Ist ein recht umfangreiches System für die Zeitmessung bei Pferdesportveranstaltungen. Als irgendwann die Forderung der FN (des Bundesverbandes der Pferdesportler) aufkam, dass auch bei Amateursportveranstaltungen eine elektronische Zeitmessung zu realisieren ist und nicht genug Anlagen damals zur Verfügung standen begann ich halt eine zu bauen. Über ca. 10 Jahre, mit mal mehr und mal weniger Erfolg entstand letztendlich diese Anlage. Der Vorgänger, den ich nur als Prototyp baute ist auch noch auf den Turnierplätzen zu treffen.

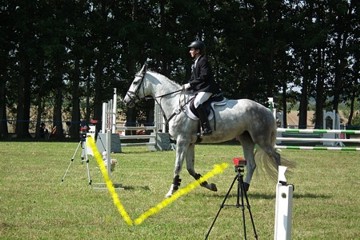

Die Anlage besteht aus zwei Lichtschranken mit zugehörigem Empfängermodul, einer Uhr und einer PC-Software.

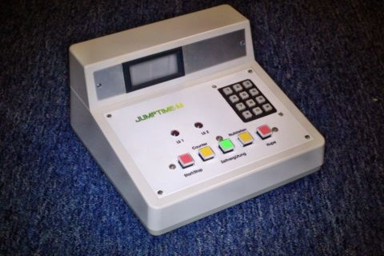

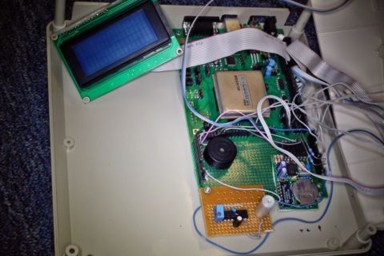

Die Uhr und deren Innenleben. Hier werkelt eine C-Control Mega 128 mit verschiedenen anderen Kleinigkeiten

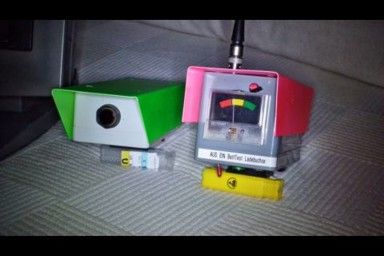

Im IR-Lichtschrankensender arbeitet zur Batterieüberwachung eine C1 Micro aus dem Hause Conrad. Sie verhindert das unterschreiten der Batteriespannung und schlägt im Vorfeld Alarm. Das musste sein, da ich mehrfach vergaß die Geräte auszuschalten. Die Reichweite der Lichtschranke beträgt auch bei herrlichem Sonnenschein gut 20 m.

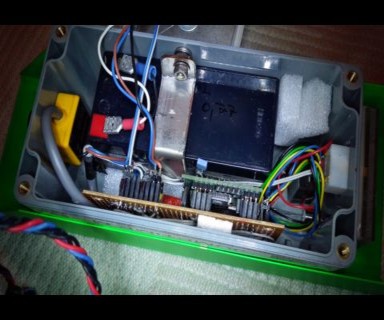

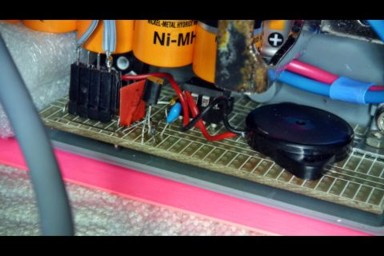

Das Innenleben der IR-Sender und -Empfänger. Geringer Strombedarf und leichte Programmierung waren Ausschlaggebende für deren Verarbeitung der C-Control-Bausteine.

Der IR-Lichtschrankenempfänger wird von einer C1-M gesteuert. Sie verarbeitet nicht nur das Lichtschrankensignal, sondern sie ist auch verantwortlich für die Funkkommunikation sowie für die Überwachung des Batteriestandes.

Im Funkempfänger werkelt eine C2. Ihre Aufgabe besteht in der Kommunikation zwischen den Lichtschranken und der Uhr oder dem PC. Sie ist hier an einem ehemaligen POS-Terminal angeschlossen, da ich die Uhr nur als Rückfallebene benutze. Sie ist aber wenn man es genau nimmt totes Kapital, da ich mit ihr tatsächlich noch nie gearbeitet habe.

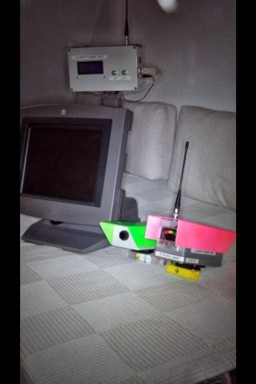

Das POS-Terminal (von e-Bay) und die frisch lackierten Lichtschranken daneben die zugehörige Software JT-Touch.

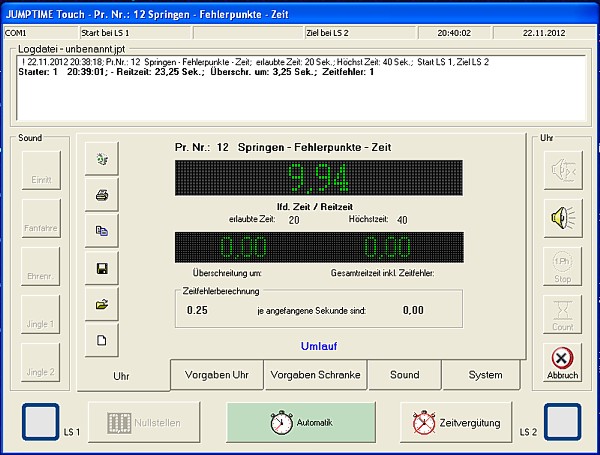

Die Software gehört zu meinen Lieblingsstücken. Mit der hier vorgestellten Version kommt die Anlage seit mehreren Jahren erfolgreich zum Einsatz. Abgestimmt auf den mit (nur) 800 x 600 Bildpunkten arbeitenden Touchscreen des Kassen-PC, ist alles drauf was gewünscht ist. Damit ist nicht nur die Zeitnahme möglich, sondern auch das Errechnen von Zeitfehlern und Zeitaufschlägen. Mit der Logdatei können Zweifel der Sportler ausgemerzt werden.
Das Programm wurde erstellt mit Delphi 6. Es kann aber noch mehr. So ist es möglich das Glockensignal mit der Zeitnahme zu verbinden und eine Jinglebox für wichtige Musikstücke ist auch enthalten. Dazu unterstützt JT-Touch zwei Soundkarten, um den Systemsound von der Musik trennen zu können.
